Máquina de Empaque Rotativa

Capacidad de 20-50 bag/min

LA MEJOR TECNOLOGÍA APLICADA PARA EL EMPAQUE DE DIVERSOS TIPOS DE MATERIALES.

Información Técnica

Video: https://youtu.be/_dE9ARewCr8

1.

Velocidad de embalaje:

20-50

bolsas/min

2.

Tamaños de la bolsa:

Bolsa con cremallera:
Longitud: 110-350 Ancho: 120-200,

Bolsa sin cremallera:
Longitud: 80-350 Ancho: 80-200,

mm

3.

Rango de llenado:

Productos granulares: 10- 1500 g, depende de la densidad del producto

4.

Tipo de Bolsas

Todo tipo de bolsa laminada.

5.

Precisión de embalaje

±1mm

6.

Consumo de aire:

0.36m³/min 0.8MPa

7.

Alimentación Eléctrica

trifásico

220V

60hz

4.5kw

8.

Peso (Embolsadora)

800

KG

9.

Dimensiones (Embolsadora)

1400 * 1320 * 1600

mm (L*W*H)

Aplicación

Esta máquina adecuada para palomitas, frijoles, camarones, papas fritas, azúcar, dulces, chocolate, alimentos para mascotas, alimentos secos, alimentos inflados, alimentos congelados, sal, arroz, semillas, desecantes, nueces (anacardo, pistacho, almendras, cacahuetes, etc.).

Variedad de tipo de bolsa compatible:

Flujo del proceso: (8 estaciones de trabajo para referencia):

1. Suministro de la bolsa

2. Fecha de codificación +

3. Apertura de la cremallera (si es necesario)

4. Apertura de la bolsa >Relleno + vibración (si es necesario)

5. Opción Funciones (lavado de nitrógeno / 2do rellenos)

7. Sellado 1st

8. 2nd sellado + salida

Dispositivo de seguridad:

• Sin bolsa o error de apertura, sin llenado.

• Sin sellado.

• Sin cinta en la impresora de códigos, parada de emergencia y alarma.

• Alarma de puerta abierta.

• Alarma de presión de aire insuficiente.

• Alarma de temperatura en el sellador.

1.Máquina de embalaje de sellado rotativo de llenado

1.1 Cuerpo de la máquina completamente de acero inoxidable 304.

1.2 Control completamente digital PLC y Pantalla táctil (Siemens)

1.3 Múltiples sensores (sin bolsa, la bolsa no abre, la bolsa no se llenó, mal sellado)

1.4 Bomba de vacío libre de aceite,

evita contaminar el aire en el entorno de empacado.

1.5 Bandeja de bolsas ajustable 80 mm - 200 mm

1.6 8 Ajuste de bolsa desde 80 mm hasta 200mm.

1.7 Sistema de control de temperatura independiente

1.8 Impresora de codificación de cinta

Imprime hasta 4 líneas, cada línea de 16 caracteres

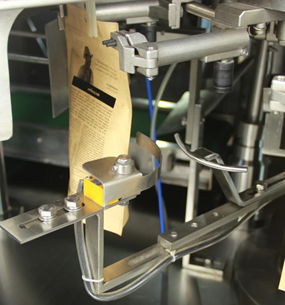

1.9 Apertura de bolsas con cremallera por pistones neumáticos

1.10 2 estaciones de sellado

1.11 Bolsa transportadora de salida.

1.12 diseño de leva acanalada exterior

1.13 Funciones opcionales: Set de apertura de la cremallera (apertura superior e inferior), Inyección de nitrógeno, Agitador de bolsas, dispositivo de cierre de la cremallera, llenado volumétrico.

Máquina de embalaje rotativa (configuración estándar)

Lista de componentes

1

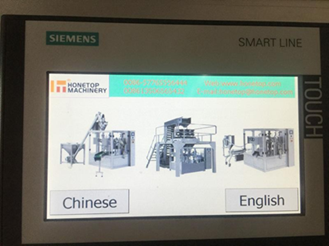

Pantalla Touch

SIEMENS/Germany

Controlador principal

2

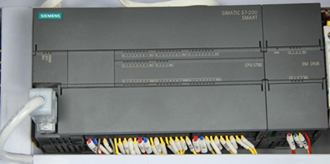

PLC

SIEMENS/Germany

Controlador principal

5

Válvula solenoide

SMC/Japan

Componentes neumáticos

6

Cilindro

SMC/Japan

Componentes neumáticos

7

Relé medio

SCHNEIDER/France

Componentes eléctricos

8

Disyuntor

SCHNEIDER/France

Componentes eléctricos

9

Contactor AC

SCHNEIDER/France

Componentes eléctricos

10

Convertidor de frecuencia

SCHNEIDER/France

Componentes eléctricos

11

Controlador de botón

SCHNEIDER/France

Componentes eléctricos

12

Interruptor de proximidad

OMRON/Japan

Componentes eléctricos

13

Controlador de temperatura

OMRON/Japan

Temperatura de control

14

Cojinetes

Marca China

Piezas de maquinaria

15

Bomba de vacío

Marca China

electromecánico

Estructura y partes en contacto de la producción: Acero inoxidable 304.

Bandeja de alimentación de bolsas simple

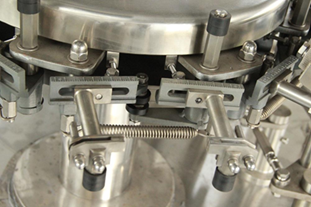

Herramienta de sujeción de la bolsa.

Sistema de apertura de bolsas de cremallera neumático

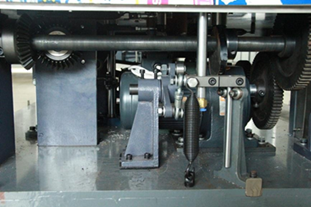

Diseño de leva acanalada exterior

Sistema de lubricación manual.

Lista de Repuestos Incluidos

No

Nombre

Unidad

Cantidad

1

Ventosas de sujeción

pza.

10

2

Ventosa de Apertura

pza.

10

3

Rodillo pequeña

pza.

6

4

Tubos de calentamiento

pza.

2

5

Termopar

pza.

2

6

Articulaciones neumáticas

pza.

10

7

Cinta para codificadora

pza.

2

8

Resorte

pza.

20

9

Relé medio

pza.

2

10

Controlador de temperatura

pza.

2

11

Disyuntor

pza.

2

12

Relé de estado sólido

pza.

2

13

Mangueras blandos

metro

3

14

Interruptor de proximidad

pza.

2

15

Tubo de calefacción (Codificadora)

pza.

2

16

Carácter de la impresora
 (0-9, A-Z)

set

1

17

Llaves

pza.

3

18

Llave inglesa

pza.

4

19

Llave ajustable

pza.

1

20

Llave hexagonal

pza.

9

21

Pistola de aceite

pza.

1

22

Cepillo de cobre

pza.

1

23

Destornillador + Tijera + Llaves

pza.

7

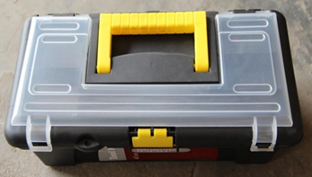

Repuestos con caja

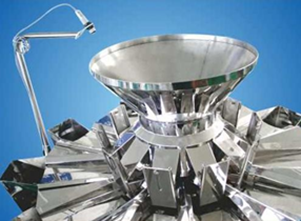

2. Pesador de 10 cabezas (1 juego)

Aplicación:

Adecuado para pesar alimentos secos, semillas tostadas y nueces, papas fritas, galletas, pasta, alimentos para mascotas, productos de bloques pequeños.

Especificación técnica

Modelo

HTJW-A10

Max.Cap.(g)

10-800g

Exactitud de pesaje

0.1-1.5g

Máxima velocidad de pesaje

65 bols/min

Volumen de la tolva

1300ml

Sistema de conducción

Motor paso a paso

Panel de control

8.4"LCD Pantalla del teclado

Requisitos de potencia

220V 50/60 HZ

Dimensión (mm)

1482(L)×1080(W)×1116(H)

WGT bruto (kg)

420KG

Funciones principales

2.1 El sensor de llenado de tolva,

permite determinar cuando la falta de material, asegurando el funcionamiento estable

2.3 Control por pantalla táctil en múltiples idiomas fácil de operar.

2.4 Descarga escalonada evitar la acumulación de materiales.

2.5 Canjilones de 1.3 litros, 2 litros, 2.5 litros o 5.5 litros. (1.3 litros configuración estandar)

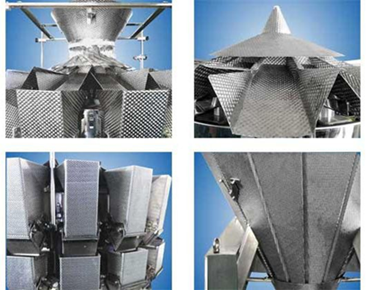

2.6 Superficie lisa o corrugada para productos pegajosos.

2.7 Opciones

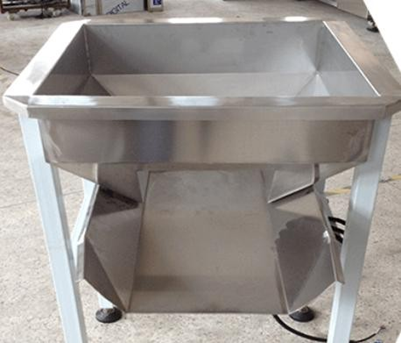

Tolva de distribución

Cubeta de recolección

Desviador para la conexión a segunda máquina de embalaje

Función de rechazo

Sistema a prueba de fugas para productos de gránulos pequeños

Partes amortiguadas para productos frágiles

2.8 Fabricada en Acero Inoxidable 304

Excelente relación resistencia-corrosión.

2.9 Grado de Protección contra polvo y agua

IP63-IP65 (Configuración estándar IP63)

2.10 Configurable para con diferentes productos

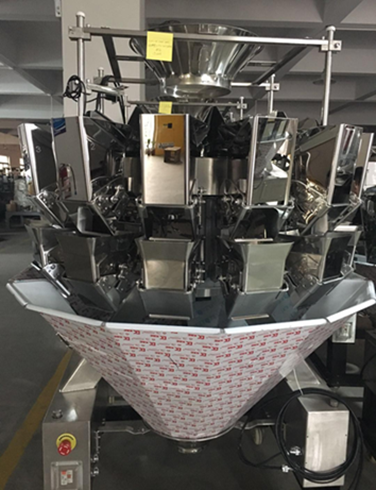

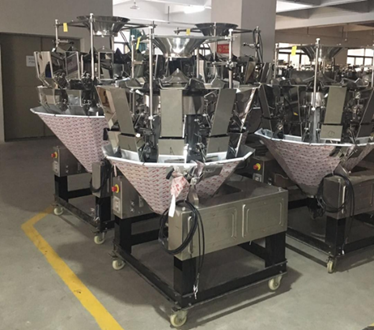

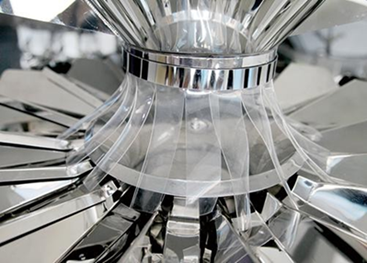

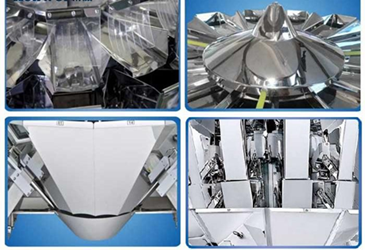

Pesador (imagen de referencia)

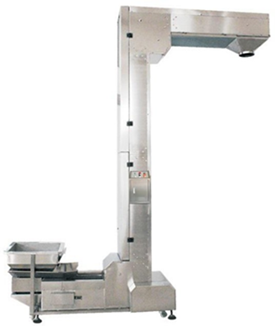

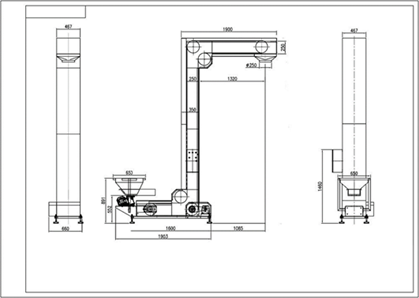

3. Elevador tipo Z (1 juego)

3.1 Conduce los materiales a través  canjilones y transportador de cadena.

3.2 Alimentador vibratorio

Permite ajustar la capacidad de alimentación

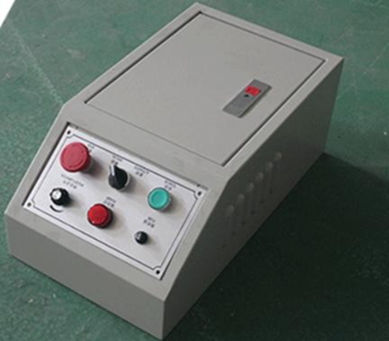

3.3 Sistema eléctrico

Con protección contra sobrecalentamiento y cortocircuito.

3.4 Estructura de Acero Inoxidable 304

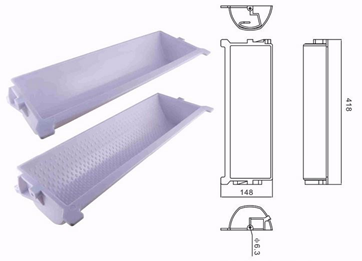

3.5: Canjilones fabricados en PP Reforzado grado alimenticio .
